閘門自動化監控系統 您當前的位置：首頁 > 產品展示 > 水里自動化類

閘門自動化系統解決方案

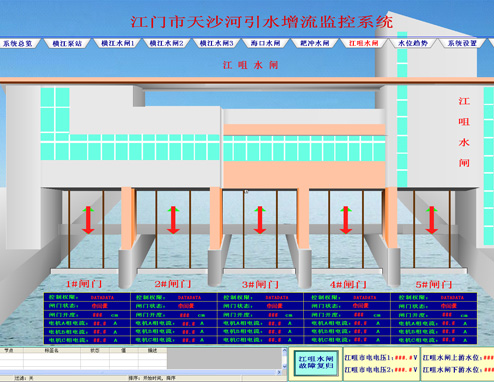

閘門監控系統主要用于水電廠、水庫、河道、供水渠的閘門控制?？刂崎l門可以是平板閘、弧形閘、人形閘。制動方式可以是卷揚方式、液壓方式或螺桿方式。系統由閘門開度儀、現場控制單元、信號傳送線及中心控制站組成。可以根據用戶要求進行閘門的單控、群控。系統采用了高可靠性的硬件設備和工業控制專用軟件，具有可靠性高、操作簡單之優點，為防止誤動作和誤操作，系統具有連鎖控制，中心站操作具有操作等級設置及操作自動記錄備查。該監控系統一般采用分布控制，信號傳輸采用光纜或其它避雷性能良好的傳輸方式，使系統遠方控制可達數公里以外，系統同時具有現場圖像監視功能，使用安全可靠。

用途特點

系統功能

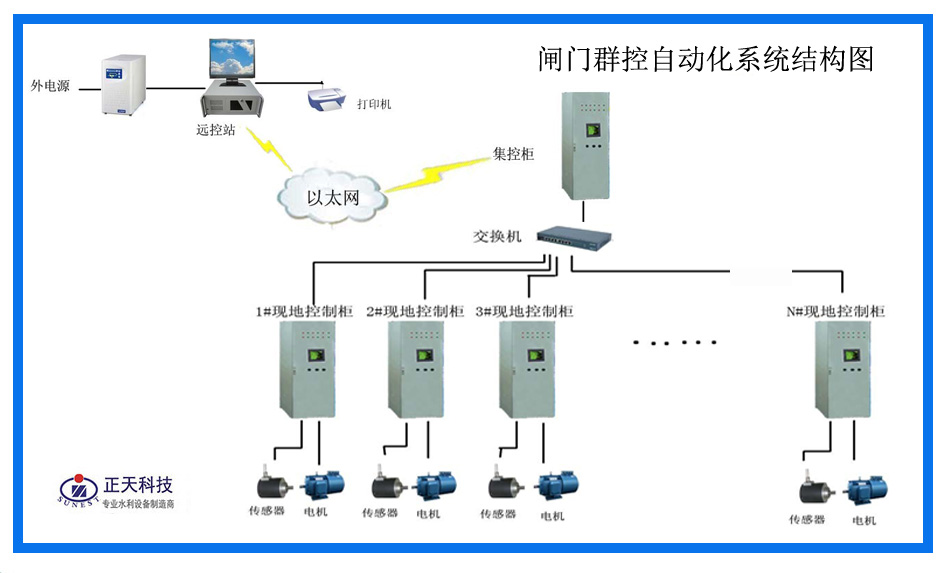

1.集中控制級實現對所有現地控制單元的集中控制與監視，提供系統的宏觀控制，協調各閘門的運行、處理局部發生的事故和緊急狀況，維護系統的整體協調。布置在集中控制室內，主要由2臺操作員工作站（雙機冗余）、一臺多媒體工作站，UPS，打印機及網絡設備等組成。。

2. 現地控制級由分布于各閘的現地控制單元（LCU）組成?，F(xiàn)地控制單元由可編程控制器、閘門測控儀、控制電器、邏輯保護電路、操作按鈕、狀態指示燈、電流電壓顯示表等組成，成套于各機柜內。各機柜通常安裝在閘門啟閉機房，直接面向現地設備，控制閘門，油泵，啟閉機的動作，采集現地?cái)?shù)據，上送集控級，并獨立或按照集控級的命令進行系統控制和監視。

3.集中控制級與現地控制級通過通訊網絡相連，如以太網或?qū)Ｓ猛ㄓ嵕W(wǎng)絡（根據系統的性能要求選擇不同的控制網絡）。

下載

閘門自動化設計方案

正天電子彩頁
