大壩安全監測系統 您當前的位置：首頁 > 產品展示 > 水里自動化類

水庫大壩安全監測系統解決方案

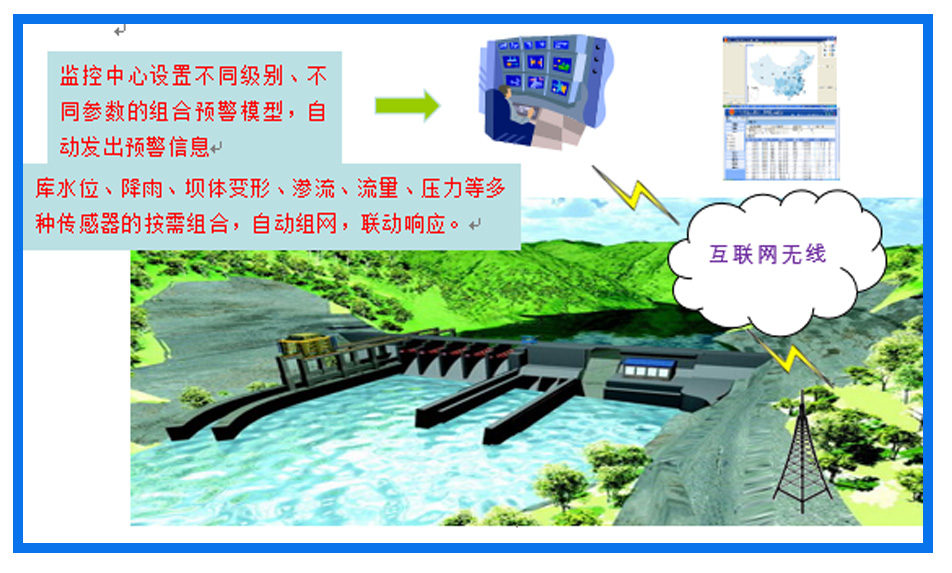

水庫大壩安全監測系統實現水庫的降雨量、水位，大壩的變形、滲流、應力應變等參數的自動化監測，為水庫的安全管理與運行調度提供及時準確的信息，為相關部門和領導科學決策提供依據，提高水庫工程管理的效率和質量。 水庫大壩安全監測系統是由監控中心和現場站點采用分布式架構搭建的系統監測預警平臺。 監控中心實現對各現場站點的管理、數據庫存儲、監測數據的分析、監測成果報表輸出、預警模型的管理、預警信息的發布等功能； 現場站點由現場主控單元與各類監測傳感器組成。

用途特點
系統功能
  • 1. 監測內容、方法及儀器
  • 1.1. 大壩區降雨強度和雨量監測：采用翻斗式雨量計測量降雨量和降雨強度。
  • 1.2. 大壩浸潤線及壩基滲壓監測：通過埋設滲壓計來觀測壩體的滲流壓力分布情況和浸潤線位置以及壩基滲流壓力分布情況。
  • 1.3. 大壩上下游水位監測：通過安裝浮子式、振弦式水位計觀測大壩的上下游的水位。
  • 1.4. 大壩壩體位移監測：采用全站儀自動極坐標測量系統監測大壩變形，內外業一體化的工程測量系統可實現無人值守及自動監測。
  • 1.5. 大壩滲流量監測：在大壩下游設置量水堰，安裝量水堰計以監測大壩滲流量。
  • 2. 傳感器：可根據實際需求，在監測范圍內安裝各種傳感器。一般常用的有：滲壓計、混凝土應變計、應力計、多點位移計、測縫計、水位計、鋼筋計、傾角計、測力計、氣壓計、溫度計、壓力盒等。
  • 3. 自動監測系統
  • 3.1. 系統簡介 隨著計算機技術和電測技術的發展，使得以電測傳感器技術為基礎的監測項目能實現全天候自動監測。同樣，監測系統也具備人工觀測條件，通過觀測人員攜帶讀數儀或筆記本電腦到各監測站讀取數據，并可由人工輸入計算機，進入相關數據庫。 連續的自動監測可以記錄下監測對象完整的數據變化過程，并且實時得到數據，借助于計算機網絡系統，還可以將數據傳送到網絡覆蓋范圍內的任何需要這些數據的部門。

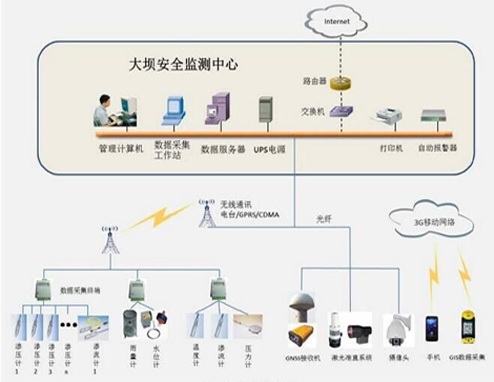

  • 3.2. 系統組成 本系統由三部分組成： 1）現場量測部分 2）遠程終端采集單元MCU 3）管理中心數據處理部分
  • 3.3. 系統網絡結構 水庫大壩安全監測數據采集系統采用分層分布開放式結構，運行方式為分散控制方式，可命令各個現地監測單元按設定時間自動進行巡測、存儲數據，并向安全監測中心報送數據。系統MCU之間以及MCU與監控計算機之間的網絡通信采用光纜。 安全監測數據采集系統可通過光纜將位于本工程各個監測站內的監測數據采集上來，然后通過光纜傳送到位于管理所的監測中心內的監控主機內。
  • 4. 監測系統功能特點 本監測系統是專為大壩安全監測提供最優解決方案，其基本的功能有：
  • 4.1. 可實時遠程監測大壩的各測試參數，可根據需要設定采集頻率、測點數據，對原始數據可進行各種計算。
  • 4.2. 可對水庫大壩的采集數據進行專業評估，按水利專業要求進行相關的數據的計算、評估與處理，以適應各種評測模型的需要。
  • 4.3. 數據能夠以各種數據庫形式保存并可進行歷史數據查詢，還可以直接生成EXCEL或其他形式報表。同時數據可實時保存到網頁報表中，提供網頁遠程瀏覽各種數據。
  • 4.4. 數據可以以圖形方式顯示，包括時間歷程曲線圖、X/Y坐標圖、模擬圖、直方圖等形式。
  • 4.5. 具有數據越限報警功能，現場即時上傳報警信息時，主機會出現明顯的報警畫面和報警信息，同時還可提供各種聲光報警等多媒體提示。
  • 4.6. 實現對系統信息打印的功能，支持對圖形、報表、曲線、報警信息、各種統計計算結果等的打印。
  • 4.7. 在線編輯、維護、修改、擴展功能。系統硬件和軟件都滿足開放性標準的要求，滿足今后系統在硬件節點的增加、數據庫容量的擴充、系統軟件功能的增強等方面的要求。
